ピットパネルメッシュタイプ

商品コード:
meshpitpanel-set
メーカー希望小売価格
オープン価格
販売価格
0 円 (税込10% 0 円)
送料別

こちらの商品は「都度お見積り商品」となります。

関連カテゴリ:
イベント用品 > パーテーション > アルミパーテーション > パーテーションセット
業界別 > 商業施設(屋内)
業界別 > レース・サーキット

商品について

メッシュターポリン生地を使用したアルミフレームパーテーションです。

メッシュターポリン生地はアルミ複合板や厚手生地(ターポリンなど)と違い軽量で、屋外でも使用できる丈夫さがありながら、開放感のあるパーテーションとして使用できます。
生地の表面にフルカラーのプリントを施すことができるので、看板としてのビジュアル表現も可能です。
支柱とビームを基本構造として、トルクスレンチひとつあればカンタンに設営・撤収ができるため、スピーディなブース設営が可能です。

ご依頼について

こちらの商品は「都度お見積り商品」となります。ご希望の内容にあわせまして、当店にて都度お見積りいたします。
お見積り・お問い合わせはこちらのフォームページ もしくはメール(shinanotent@shinano-t.com)にてご連絡ください。
また、その際に

  • ご使用環境の面積
  • 面数
  • 設置レイアウト
  • デザインの有無
  • ご希望納期

などにつきまして、分かる範囲にてご教示ください。

おすすめポイント

  • 軽量・丈夫なアルミフレーム部材
  • 通気性があり、全面にデザインを施せるメッシュターポリン生地パネル
  • 付属のトルクスレンチだけで組み立てられるシンプル構造
  • 多角形支柱で自由度の高いレイアウト

フルカラー(フルデザイン)プリント注意事項について

フルカラー(フルデザイン)のプリントデザインは、インクジェットダイレクト印刷や昇華転写で再現しております。

色味再現につきまして
  • 弊社では「PANTONおよびDIC」で指定された場合、担当者によるサンプル帳との目合わせ方式を採用しております。ご指定いただいた場合、都度色味を確認して印刷はしておりますが、ご指定のカラーと若干の差異は生じます。
    • 指定が無い場合はデータ通りの出力を行います。
  • リピート製作時も同様のデザインデータ・カラー数値(CMYK)であっても、ロット・出力タイミングが違う場合、前回分と色味が完全一致しない場合がございます。
加工・出力時注意につきまして
  • 生地を加工する際に、表面に傷がつく場合がございます。
  • 至近距離から見ると生地目が強く残ってしまったり、白いドットのようなものが浮いたように出てしまうことがございます。
    • この点につきまして検品基準として想定する一般的なご利用での距離から現物を確認、視認に影響がないと判断した場合は良品とさせていただいておりますので、予めご了承ください。

上記内容による返品交換はお受けできかねますので予めご了承ください。
ご不明な点があればお問い合わせ下さい。

配送・送料について

  • 配送については基本的に法人様宛ての配送となりますため時間指定いただけません。
    ご希望がございましたら購入手続き内の「その他お問い合わせ」にご記入ください。
  • 送料については購入手続き内の「お支払方法・お届け時間等の指定」にて表記されます。
    注文内容、個数(梱包状態)、配送方法(個人様宅配送)、配送先(離島・海外)などにより送料が変更となる場合がございます。
    変更の際は当店よりご連絡いたします。

上記につきまして予めご了承ください。

関連動画

アルミフレーム部材
パーテーションの支柱やビームは丈夫で軽量なアルミ(シルバーアルマイト)を採用しています。
メッシュターポリン生地パネル
パネルは通気性があり、細かなドット状なため透けて見え、視認性もあるメッシュターポリン生地です。
メッシュターポリン生地に直接印刷し、デザインを施します。
シンプル構造
使用方法はとてもシンプルです。基本的には支柱にビームのテンションロックを付属のトルクスレンチで固定し、溝にパネルを差し込むだけです。
支柱が六角形もしくは八角形となっているので、平面・直角での使用はもちろん、斜めにレイアウトすることもできます。
自由度の高いレイアウト
支柱が六角形もしくは八角形となっているので、平面・直角での使用はもちろん、斜めにレイアウトすることもできます。

基礎部材・部品

ご希望の内容にあわせて、部材を選択いたします。

六角支柱
八角支柱
アジャスター
ビーム(40mm)
ミゾ有りビーム(50mm)
テンションロック
メッシュターポリン生地パネル
円盤ベース

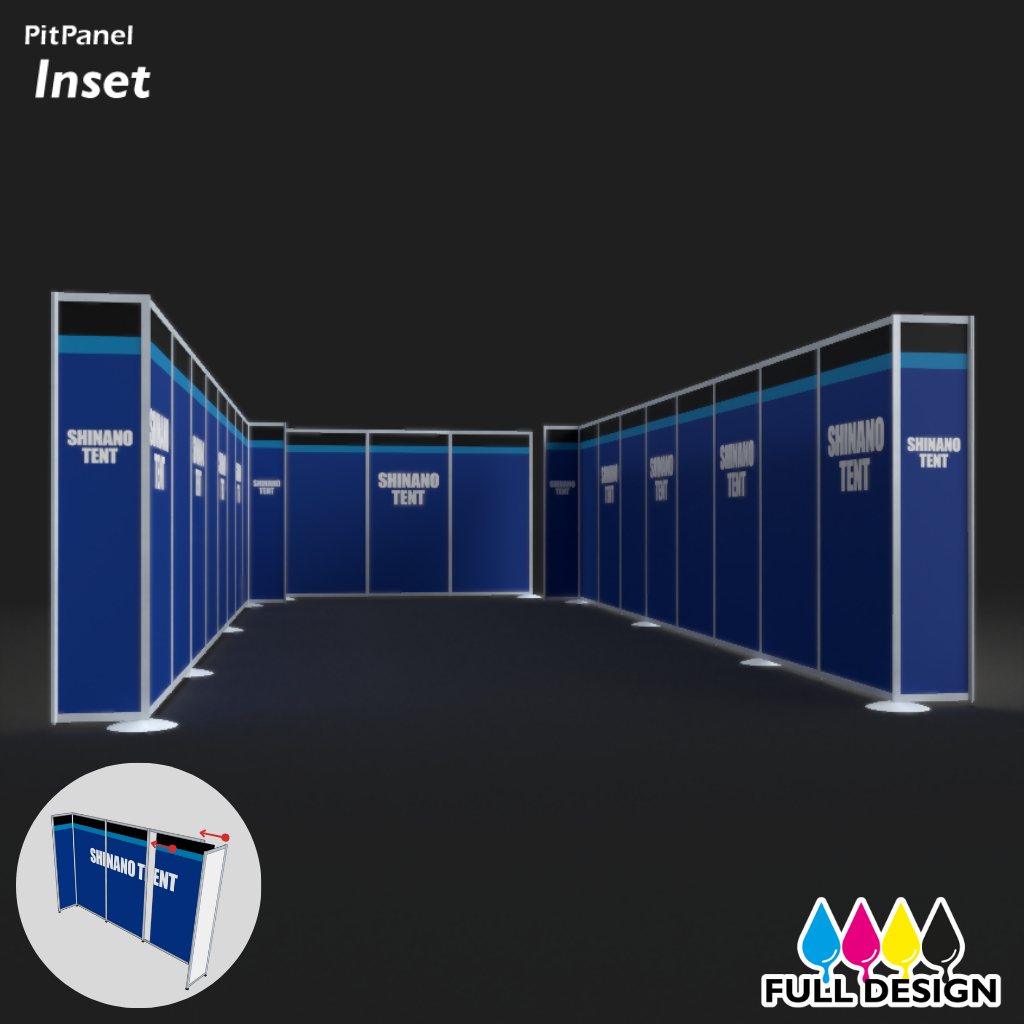

参考例

ピットパネルは様々な用途でご使用いただけます。
特に多いのがパーテーション(衝立)としての活用です。
イラストの参考例の場合、以下のようなセット内容となります。

  • 4×9m程度の面積に使用
  • パネルへフルカラープリント
  • 前面は大きく出入り口
  • 後面は左右に出入り口
  • 全体は「コの字」に一体化させ自立させる
  • 円柱ベースを複数設置しさらに安定させる
参考例使用部材一覧
六角支柱 26本
ビーム 1m面用:50本 0.5m面用:8本
円盤ベース 10枚
パネル 1m面用:19枚 0.5m面用:4枚
参考価格 約800,000円

製作実例

サイズ 高さ988mm×幅2068mm
カラー フルカラー
プリント方法 メッシュターポリン生地にダイレクトインクジェット印刷
データ入稿 デザインデータのご入稿はAdobe Illustratorのai/pdfデータをメールにてお送りください。

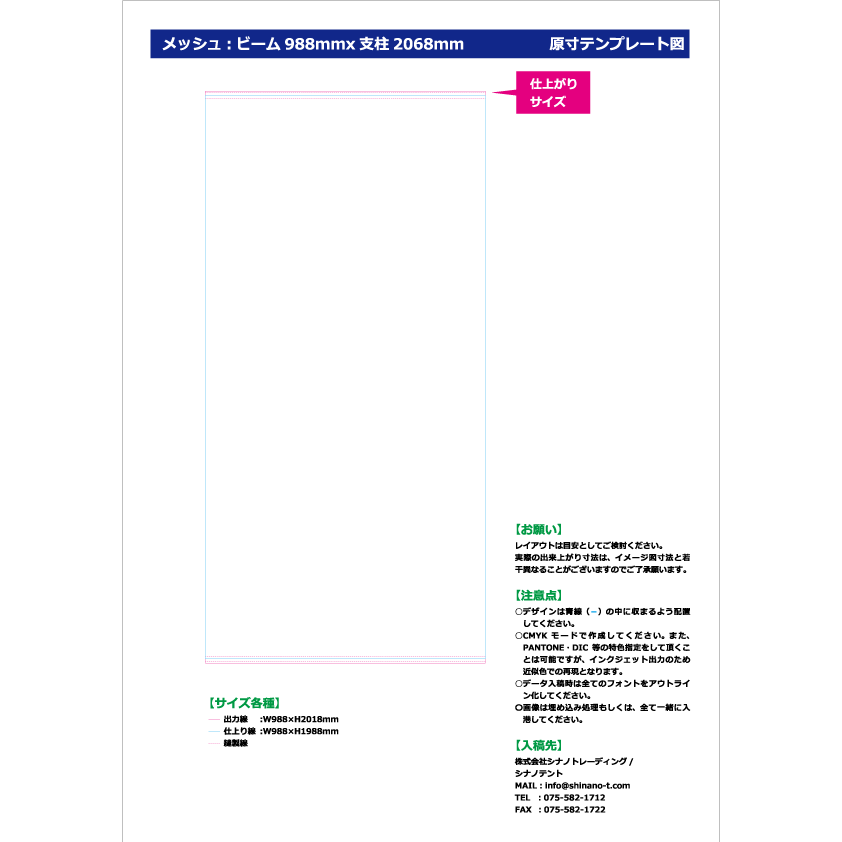

データ入稿用の入稿用テンプレート図(メッシュターポリン生地パネル988×2068mm)はこちらからダウンロードください。
また、データ入稿などプリントにつきましての注意事項はこちらをご参照ください。

スペック

素材 フレーム:アルミ(シルバーアルマイト)
パネル:メッシュ
内容物
  • メッシュターポリン生地パネル
  • 六角支柱
  • テンションロック付きビーム(パネル1枚につき上下で2本必要)
  • トルクスレンチ
など(ご希望の内容に沿って部材を選択いたします。)

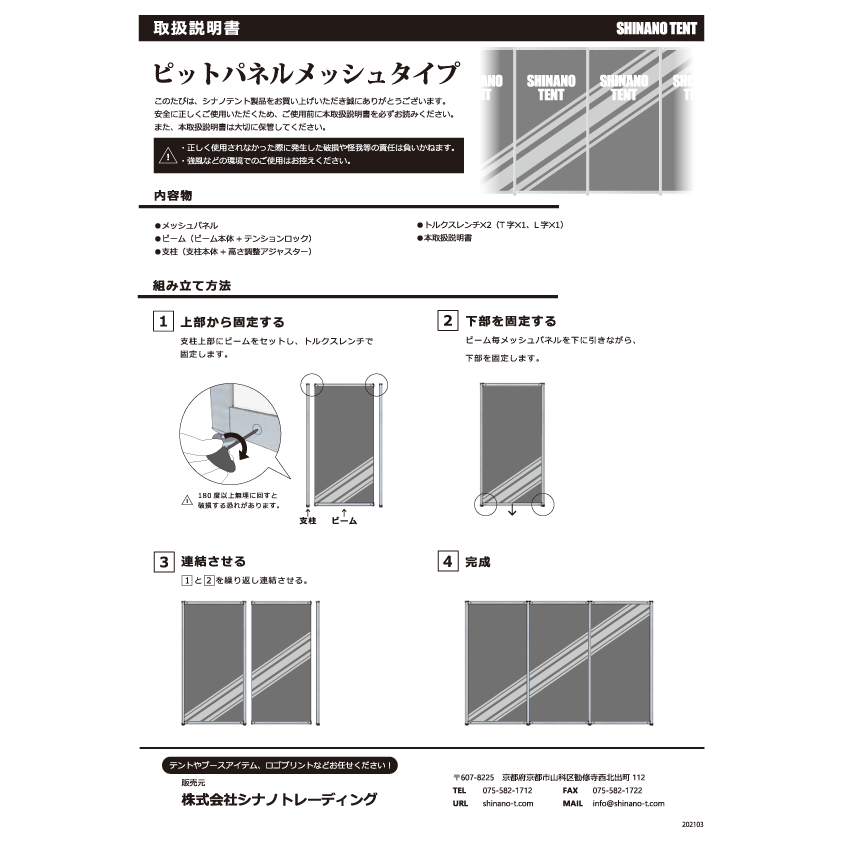

使用方法

1.上部から固定する
支柱上部にビームをセットし、トルクスレンチで固定します。
2.下部を固定する
ビーム毎メッシュターポリン生地パネルを下に引きながら、下部を固定します。
3.連結させる
[1]と[2]を繰り返し連結させる。
